皮帶輸送機的安全保護系統裝置

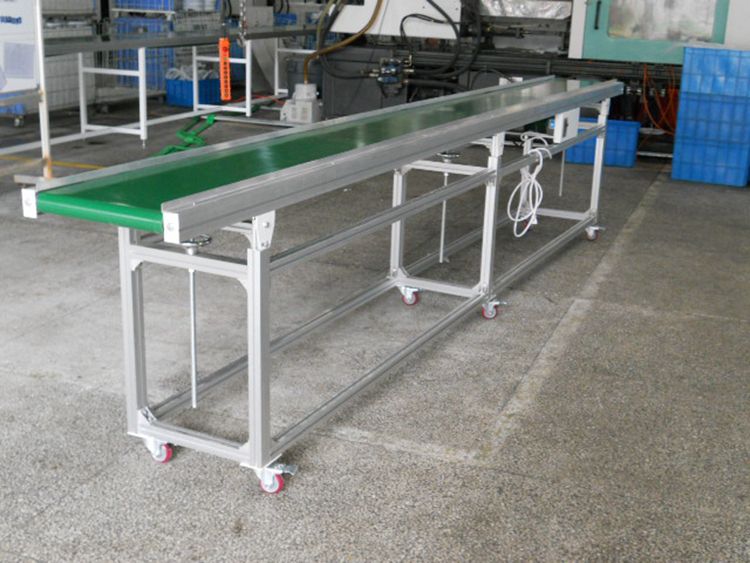

 皮帶輸送機在經過多年的使用，由于設備的老化和作業貨種變化等因素的影響，近年來多次發生皮帶扯邊，回程皮帶卷煤，料斗溢煤、堵斗、拉緊小車掉道等故障，給生產作用的順利進行帶來很大的影響。原有的防撕裂裝置為斗式，維修不便，穩定性差，容易因積煤而出現誤動作，造成皮帶輸送機非正常停機，導致料斗堵斗，對整條生產作業線產生嚴重的影響。

    針對生產作業當中出現的多種問題，通過現場調研和試驗，對皮帶輸送機系統安全保護裝置進行了優化改造，在原有安全保護裝置基礎上新增加了防扯邊、防卷煤、防溢煤等安全保護裝置，改造了原有防撕裂裝置。通過優化改造有效的延長了輸送帶的使用壽命，減少了停機維修時間，節約了成本。

1、皮帶輸送機防跑偏保護裝置

    皮帶輸送機正常時，跑偏開關的探桿在豎直位置。當皮帶跑偏時，皮帶碰到跑偏開關的探井，并帶動探桿軸轉動，此時與探桿固定在同一軸上的凸輪也同時旋轉，撥動跑偏開關的微動開關發出跑偏信號。

2、帶速檢測保護裝置

   帶式輸送機運行時，速度檢測傳感器的測速發電機軸由膠帶帶動，然后將測速發電機的電壓送電壓/電流變換電器和電壓比較電路。路過電壓/電流變換電路輸出4-20mA的電流信號；經電壓比較電路和起動檢測電路（或起動外控輸入信號）進行處理，并且延時輸出相應的繼電器節點信號（運行、打滑、斷帶）。

3、皮帶防撕裂保護裝置

   該裝置主要用于帶式輸送機有膠帶縱向撕裂保護。外配跑偏開關，沿線緊停開關和機械式料位傳感器，也可實現跑偏保護，沿線緊停和料位保護。

4、緊急閉鎖保護

   緊急閉鎖開關位本質安全型電氣設備，與輸送機電氣控制裝置配套，作帶式輸送機沿線閉鎖保護，并可兼做接線盒。正常工作時，拉桿壓住內部的微動開關，控制回路內的接點處于常閉（或常開），指示牌豎在上方。當輸送機出現任何故障需要緊急停車時，只要拉動開關任意端的鋼繩，拉桿松開并旋轉，使指示牌倒下，同時激動開關動作，輸送機電氣控制裝置接收到開關量信號后發出指令，切斷電動機電源。

5、漏斗堵料監視器

漏灰堵料監視器安裝在帶式輸送機頭部漏灰壁上，用以監測漏灰內料流情況。當漏斗堵塞時，料位上升，監視器發生信號并且切斷輸送機電源，從而避免事故的發生。
